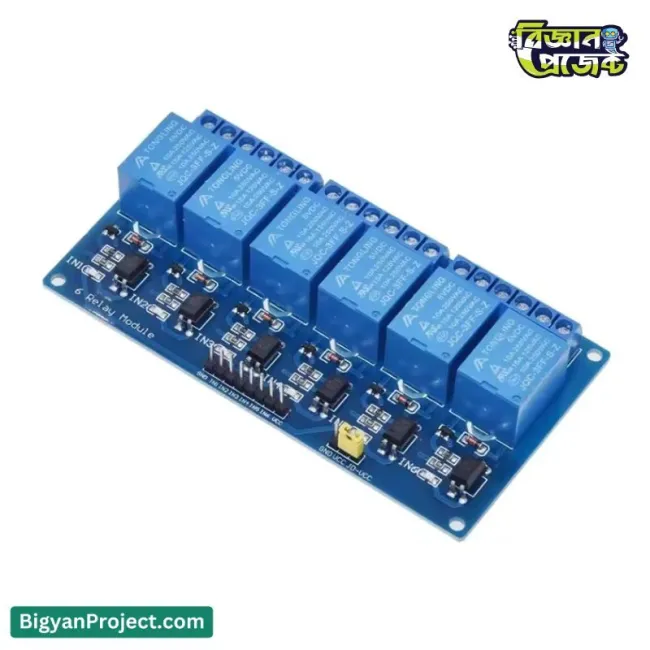

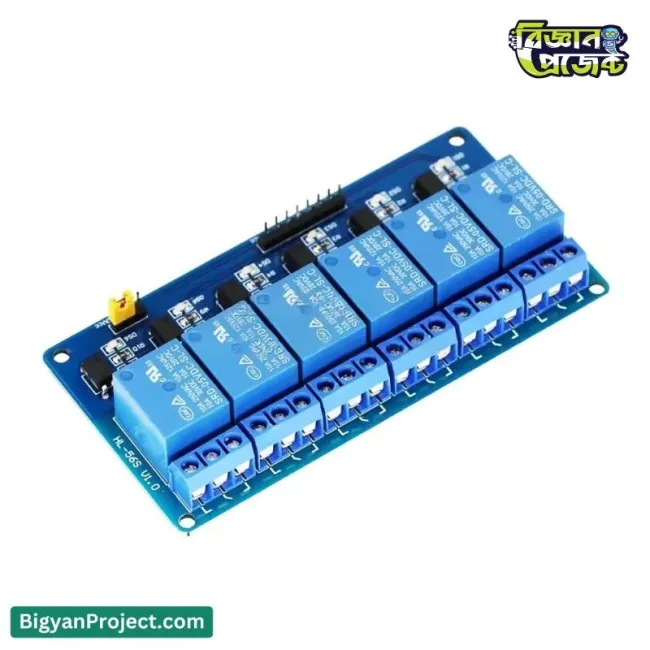

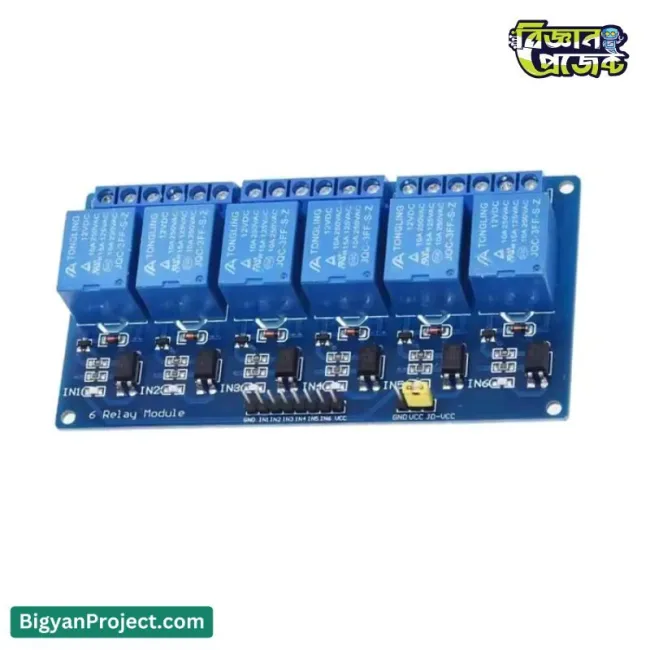

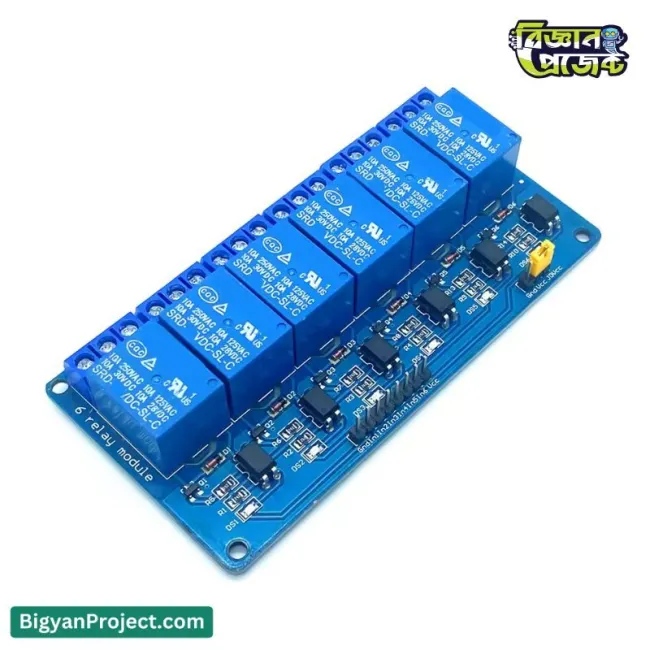

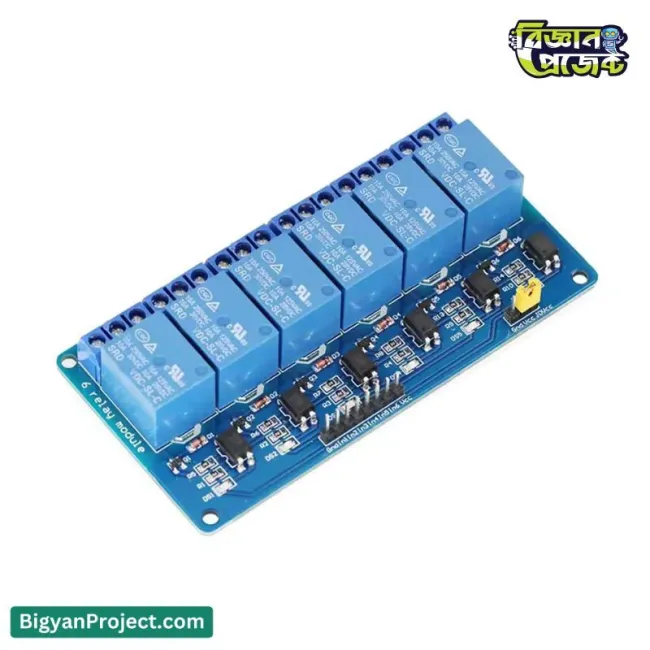

5V 6 চ্যানেল অপটোকপলার রিলে মডিউল

Arduino ও MCU কন্ট্রোলের জন্য ৫ভি ৬-চ্যানেল অপটোকপলার রিলে মডিউল

আপনার লো-ভোল্টেজ মাইক্রোকন্ট্রোলার প্রজেক্টে হাই-পাওয়ার ডিভাইস কন্ট্রোল করার শক্তি যোগ করুন এই ৫ভি ৬-চ্যানেল অপটোকপলার রিলে মডিউল দিয়ে। যেকোনো হবিস্ট বা স্টুডেন্টের জন্য এটি একটি অপরিহার্য কম্পোনেন্ট, যা ডিজিটাল সিগন্যালকে বাস্তব পৃথিবীর কন্ট্রোলে রূপান্তর করে। আপনি Arduino, Raspberry Pi বা অন্য কোনো MCU ব্যবহার করুন না কেন, এই বোর্ডটি AC লাইট, ফ্যান, মোটর এবং অন্যান্য হাই-পাওয়ার লোড সুইচ করার জন্য একটি নিরাপদ ও নির্ভরযোগ্য মাধ্যম প্রদান করে। আপনার পরবর্তী DIY, রোবটিক্স বা হোম অটোমেশন প্রজেক্টের জন্য এটি একটি নিখুঁত সমাধান।

এই মডিউলের প্রধান বৈশিষ্ট্য হলো প্রতিটি চ্যানেলের জন্য অনবোর্ড অপটোকপলার আইসোলেশন। এটি আপনার সংবেদনশীল 5V লজিক সার্কিটকে (যেমন Arduino) হাই-ভোল্টেজ লোড থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন রাখে, আপনার মাইক্রোকন্ট্রোলারকে বিপজ্জনক ভোল্টেজ স্পাইক এবং ইলেকট্রিক্যাল নয়েজ থেকে রক্ষা করে। এই মডিউলটি একটি লো-লেভেল সিগন্যাল (Active LOW) দ্বারা ট্রিগার হয়, যার মানে হলো রিলে সক্রিয় করতে আপনি আপনার MCU-এর ডিজিটাল পিন থেকে শুধু একটি GND সিগন্যাল পাঠাবেন। বিজ্ঞান প্রজেক্ট (Bigyan Project) -এর এই মডিউলটিতে ৬টি স্বাধীন চ্যানেল থাকায়, আপনি একটি বোর্ড থেকেই একাধিক অ্যাপ্লায়েন্স পরিচালনা করতে পারবেন।

পণ্যের স্পেসিফিকেশন

প্রধান বৈশিষ্ট্যসমূহ

• মাল্টি-চ্যানেল কন্ট্রোল: একই সাথে একাধিক ডিভাইস নিয়ন্ত্রণ করতে ৬টি স্বাধীন রিলে চ্যানেল রয়েছে।
• শক্তিশালী অপটোকপলার আইসোলেশন: আপনার মাইক্রোকন্ট্রোলারকে লোড সাইডের হাই-ভোল্টেজ সার্জ এবং নয়েজ থেকে সুরক্ষিত রাখে।
• হাই-কোয়ালিটি Songle রিলে: নির্ভরযোগ্য SPDT রিলে দিয়ে সজ্জিত, প্রতিটিতে কমন, নরমালি ওপেন এবং নরমালি ক্লোজড টার্মিনাল রয়েছে।
• অ্যাক্টিভ লো ট্রিগার: আপনার MCU থেকে একটি 0V (GND) সিগন্যাল দিয়ে সহজেই ট্রিগার করা যায়, যা ইমপ্লিমেন্ট করা খুবই সহজ।
• আলাদা স্ট্যাটাস LED: প্রতিটি চ্যানেলের নিজস্ব ইন্ডিকেটর LED আছে যা রিলে সক্রিয় হলে জ্বলে ওঠে, ফলে প্রজেক্ট ডিবাগ করা সহজ হয়।
• পৃথক পাওয়ার সাপ্লাই: VCC এবং JD-VCC পিনগুলোর সাথে একটি জাম্পার রয়েছে, যা আপনাকে সম্পূর্ণ আইসোলেশনের জন্য রিলে এবং লজিক সাইডকে আলাদাভাবে পাওয়ার দেওয়ার সুবিধা দেয়।
• স্থিতিশীল ও সুরক্ষিত: আপনার প্রজেক্টে সহজে এবং নিরাপদে মাউন্ট করার জন্য ৪টি ফিক্সিং স্ক্রু হোল (৩.১ মিমি ব্যাস) রয়েছে।

অ্যাপ্লিকেশন / ব্যবহার

• হোম অটোমেশন: আপনার Arduino বা Raspberry Pi থেকে সরাসরি ২২০ভি AC লাইট, ফ্যান এবং অন্যান্য হোম অ্যাপ্লায়েন্স নিয়ন্ত্রণ করুন।
• রোবটিক্স প্রজেক্ট: জটিল রোবটিক মুভমেন্টের জন্য হাই-কারেন্ট DC মোটর, অ্যাকচুয়েটর এবং লিনিয়ার অ্যাকচুয়েটর সুইচ করুন।
• DIY ইলেকট্রনিক্স প্রজেক্ট: Bigyan Project -এর যেকোনো প্রজেক্ট, যেখানে হাই-লোড সুইচ করার প্রয়োজন হয়, তার জন্য এটি একটি অপরিহার্য উপাদান।
• IoT (ইন্টারনেট অফ থিংস): ইন্টারনেটের মাধ্যমে নিয়ন্ত্রণ করা যায় এমন স্মার্ট ডিভাইস তৈরি করুন, যেমন স্মার্ট সুইচ বা অটোমেটেড গার্ডেন স্প্রিংকলার।
• ইন্ডাস্ট্রিয়াল কন্ট্রোল: বেসিক PLC অটোমেশন কাজ এবং ছোট যন্ত্রপাতি নিয়ন্ত্রণের জন্য উপযুক্ত।
• বিজ্ঞান মেলার প্রজেক্ট: অটোমেটেড সিস্টেম, সিকিউরিটি অ্যালার্ম বা অটোমেটেড পেট ফিডারের মতো আকর্ষণীয় প্রজেক্ট তৈরি করুন।

ব্যবহারবিধি / কিভাবে ব্যবহার করবেন

এই ৬-চ্যানেল রিলে মডিউলটি ব্যবহার করা খুবই সহজ। এখানে একটি বেসিক গাইড দেওয়া হলো:

1. মডিউলে পাওয়ার দেওয়া:
   • VCC: এটি আপনার মাইক্রোকন্ট্রোলারের (যেমন Arduino) 5V আউটপুট পিনের সাথে সংযুক্ত করুন।
   • GND: এটি আপনার মাইক্রোকন্ট্রোলারের গ্রাউন্ড (GND) পিনের সাথে সংযুক্ত করুন।
   • JD-VCC: এই পিনটি রিলে কয়েলগুলোকে পাওয়ার দেয়। ডিফল্টরূপে, এটি একটি জাম্পারের মাধ্যমে VCC-এর সাথে সংযুক্ত থাকে। ছোট লোড নিয়ন্ত্রণের জন্য, আপনি জাম্পারটি রেখে দিতে পারেন। সম্পূর্ণ আইসোলেশনের জন্য, জাম্পারটি সরিয়ে ফেলুন এবং JD-VCC ও এর পাশের GND পিনে একটি পৃথক 5V পাওয়ার সাপ্লাই দিন।
2. কন্ট্রোল সিগন্যাল:
   • IN1 থেকে IN6: এগুলো প্রতিটি চ্যানেলের ট্রিগার পিন। এগুলো আপনার মাইক্রোকন্ট্রোলারের যেকোনো ৬টি ডিজিটাল আউটপুট পিনের সাথে সংযুক্ত করুন।
   • মনে রাখবেন, এটি একটি লো-লেভেল ট্রিগার মডিউল। একটি রিলে চালু (ON) করতে, আপনাকে অবশ্যই একটি LOW সিগন্যাল (0V বা `digitalWrite(pin, LOW);`) পাঠাতে হবে। এটি বন্ধ (OFF) করতে, একটি HIGH সিগন্যাল (5V বা `digitalWrite(pin, HIGH);`) পাঠান।
3. আপনার লোড সংযোগ করা (যেমন, একটি AC লাইট বাল্ব):
   • COM (কমন): এটি মাঝখানের টার্মিনাল। আপনার লোডের "গরম" তার (যেমন, AC লাইভ তার) একটি চ্যানেলের COM টার্মিনালে সংযুক্ত করুন।
   • NO (নরমালি ওপেন): যখন রিলে বন্ধ (OFF) থাকে, তখন এই টার্মিনালটি সংযোগ বিচ্ছিন্ন থাকে। যখন রিলে চালু (ON) হয়, তখন এটি COM-এর সাথে সংযুক্ত হয়। আপনার লাইট বাল্বের অন্য তারটি এই টার্মিনালে সংযুক্ত করুন।
   • NC (নরমালি ক্লোজড): যখন রিলে বন্ধ (OFF) থাকে, তখন এই টার্মিনালটি COM-এর সাথে সংযুক্ত থাকে। যখন রিলে চালু হয়, তখন এটি সংযোগ বিচ্ছিন্ন করে। এটি এমন লোডের জন্য ব্যবহৃত হয় যা আপনি ডিফল্টরূপে চালু রাখতে চান এবং পরে বন্ধ করতে চান।
   • আপনার AC লোডের নিউট্রাল তারটি সরাসরি AC নিউট্রাল সোর্সের সাথে সংযুক্ত হবে। সতর্কতা: হাই-ভোল্টেজ AC বিদ্যুৎ নিয়ে কাজ করার সময় সর্বদা অত্যন্ত সতর্ক থাকুন।

সাধারণ জিজ্ঞাসাসমূহ (FAQs)

• প্রশ্ন: "অপটোকপলার আইসোলেশন" মানে কী?
  উত্তর: এর মানে হলো মডিউলের ভেতরে একটি LED এবং একটি লাইট সেন্সর আছে, যা আপনার মাইক্রোকন্ট্রোলার সার্কিটকে হাই-ভোল্টেজ রিলে সার্কিট থেকে আলাদা করে। এটি লোড সাইডের যেকোনো বিপজ্জনক ভোল্টেজকে আপনার Arduino-তে ফিরে আসা থেকে এবং সেটিকে নষ্ট করা থেকে বিরত রাখে।
• প্রশ্ন: "লো-লেভেল ট্রিগার" কী?
  উত্তর: এর মানে হলো যখন আপনি IN পিনে একটি LOW (0V / GND) সিগন্যাল প্রয়োগ করেন তখন রিলে সক্রিয় (সার্কিট বন্ধ) হয়। একটি HIGH (5V) সিগন্যাল এটিকে নিষ্ক্রিয় করে দেবে।
• প্রশ্ন: VCC/JD-VCC জাম্পারের কাজ কী?
  উত্তর: জাম্পারটি লজিক পাওয়ার (VCC) এবং রিলে কয়েল পাওয়ার (JD-VCC)-কে সংযুক্ত করে। সম্পূর্ণ আইসোলেশনের জন্য এবং আপনার MCU-এর ভোল্টেজ রেগুলেটরের উপর অতিরিক্ত চাপ এড়াতে, জাম্পারটি সরিয়ে ফেলুন এবং JD-VCC ও সংলগ্ন GND পিনে একটি পৃথক, হাই-কারেন্ট 5V পাওয়ার সাপ্লাই দিন।
• প্রশ্ন: আমি কি এটি ৩.৩ভি মাইক্রোকন্ট্রোলার যেমন Raspberry Pi বা ESP32 এর সাথে ব্যবহার করতে পারি?
  উত্তর: হ্যাঁ। যেহেতু এটি একটি লো-লেভেল ট্রিগার, তাই একটি ৩.৩ভি লজিক 'LOW' (যা 0V) রিলেটিকে সঠিকভাবে ট্রিগার করবে। একটি ৩.৩ভি 'HIGH' সিগন্যালও সঠিকভাবে 'HIGH' (রিলিজ) হিসাবে বিবেচিত হবে, যা এটিকে সামঞ্জস্যপূর্ণ করে তোলে।
• প্রশ্ন: এই মডিউলটি কত কারেন্ট টানে?
  উত্তর: প্রতিটি রিলে কয়েল সক্রিয় থাকা অবস্থায় প্রায় ৭০mA কারেন্ট টানে। যদি ৬টি রিলে একসাথে চালু থাকে, তবে শুধুমাত্র রিলে কয়েলগুলোই (JD-VCC) প্রায় ৪২০mA (৭০mA * ৬) কারেন্ট টানবে। আপনার ৫ভি পাওয়ার সাপ্লাইকে অবশ্যই এই পরিমাণ কারেন্ট সরবরাহ করতে সক্ষম হতে হবে।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়সমূহ

• পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তা: ৬টি রিলে একসাথে সক্রিয় থাকলে মডিউলটির ৪০০mA -এর বেশি কারেন্টের প্রয়োজন হয়। একটি Arduino UNO-এর অনবোর্ড ৫ভি রেগুলেটর এত কারেন্ট সরবরাহ করতে পারে না। সর্বদা JD-VCC-এর জন্য একটি পৃথক, এক্সটার্নাল ৫ভি পাওয়ার সাপ্লাই ব্যবহার করুন।
• ইন্ডাকটিভ লোড: মোটর বা সোলেনয়েডের মতো ইন্ডাকটিভ লোড সুইচ করার সময়, রিলে বন্ধ হওয়ার মুহূর্তে একটি হাই-ভোল্টেজ স্পাইক (ব্যাক-EMF) তৈরি হতে পারে। এটি সময়ের সাথে সাথে রিলের কন্টাক্ট নষ্ট করে ফেলতে পারে। লোড টার্মিনালের সাথে একটি স্নাবার সার্কিট বা ফ্লাইব্যাক ডায়োড যুক্ত করার কথা বিবেচনা করুন।
• AC ওয়্যারিং সতর্কতা: ২৫০ভি AC নিয়ে কাজ করা অত্যন্ত বিপজ্জনক। সর্বদা আপনার সংযোগগুলো দুবার পরীক্ষা করুন এবং নিশ্চিত করুন যে সমস্ত হাই-ভোল্টেজ অংশ সঠিকভাবে ইনসুলেটেড করা আছে। যেকোনো পরিবর্তন করার আগে সমস্ত পাওয়ার বন্ধ করুন।
• ট্রিগার লজিক: মনে রাখবেন যে LOW = ON এবং HIGH = OFF। নতুনদের জন্য এটি কিছুটা উল্টো মনে হতে পারে।

সামঞ্জস্যতা (Compatibility)

• সমস্ত ৫ভি মাইক্রোকন্ট্রোলার যেমন Arduino UNO, Nano, Mega, এবং Leonardo।
• ৩.৩ভি মাইক্রোকন্ট্রোলার যার মধ্যে রয়েছে Raspberry Pi (সকল মডেল), ESP32, ESP8266, এবং NodeMCU।
• অন্যান্য ডিজিটাল লজিক সার্কিট বা সেন্সর যা একটি ডিজিটাল LOW/GND আউটপুট সিগন্যাল প্রদান করে।
• PLC (প্রোগ্রামেবল লজিক কন্ট্রোলার) ডিজিটাল আউটপুট।

ভবিষ্যতে আপগ্রেডের সুযোগ

• আপনার বাড়ির জন্য একটি Wi-Fi-নিয়ন্ত্রিত স্মার্ট সুইচ তৈরি করতে এই মডিউলটিকে একটি ESP8266 বা ESP32 -এর সাথে যুক্ত করুন।
• একটি কাস্টম স্মার্টফোন অ্যাপ থেকে আপনার ডিভাইসগুলি নিয়ন্ত্রণ করতে এটিকে একটি ব্লুটুথ মডিউলের (যেমন HC-05) সাথে যুক্ত করুন।
• সম্পূর্ণ স্বয়ংক্রিয় সিস্টেমের জন্য রিলেগুলো স্বয়ংক্রিয়ভাবে ট্রিগার করতে সেন্সর (যেমন তাপমাত্রা, আলো বা গতি সেন্সর) একীভূত করুন।
• মডিউল এবং সমস্ত হাই-ভোল্টেজ ওয়্যারিংকে নিরাপদে রাখার জন্য একটি কাস্টম এনক্লোজার ডিজাইন এবং 3D প্রিন্ট করুন।

সুবিধাসমূহ

• সর্বোচ্চ নিরাপত্তা: অপটোকপলার আইসোলেশন আপনার মূল্যবান মাইক্রোকন্ট্রোলারের জন্য সেরা সুরক্ষা প্রদান করে।
• হাই পাওয়ার সুইচিং: ১০ অ্যাম্পিয়ার পর্যন্ত লোড নিয়ন্ত্রণ করুন, যা আপনাকে বেশিরভাগ স্ট্যান্ডার্ড হোম অ্যাপ্লায়েন্স পরিচালনা করার অনুমতি দেয়।
• বহুমুখী প্রজেক্টের সুবিধা: ৬টি চ্যানেল থাকায়, আপনি একটি বোর্ড থেকে একাধিক আউটপুট সহ জটিল প্রজেক্ট পরিচালনা করতে পারেন।
• সহজ ভিজ্যুয়াল ফিডব্যাক: অনবোর্ড LED গুলো তাৎক্ষণিকভাবে দেখায় কোন রিলেগুলো সক্রিয় আছে, যা টেস্টিং এবং ডিবাগিংকে দ্রুত করে।
• নির্ভরযোগ্য পারফরম্যান্স: আপনার প্রজেক্টে স্থিতিশীল এবং দীর্ঘস্থায়ী পারফরম্যান্সের জন্য হাই-কোয়ালিটি কম্পোনেন্ট দিয়ে তৈরি।
• সাশ্রয়ী মূল্য: Bigyan Project থেকে এই শক্তিশালী ৬-চ্যানেল মডিউলটি সংগ্রহ করুন এবং আপনার DIY প্রজেক্টকে পরবর্তী স্তরে নিয়ে যান।

উপসংহার

এই ৫ভি ৬-চ্যানেল অপটোকপলার রিলে মডিউল বাংলাদেশের যেকোনো ইলেকট্রনিক্স উৎসাহীর জন্য একটি শক্তিশালী, নিরাপদ এবং অত্যন্ত বহুমুখী টুল। এটি লো-পাওয়ার ডিজিটাল লজিক এবং হাই-পাওয়ার বাস্তব অ্যাপ্লিকেশনের মধ্যে সেতুবন্ধন তৈরি করে। আপনি স্মার্ট হোম সিস্টেম, একটি জটিল রোবট, বা একটি সাধারণ অটোমেটেড লাইট সুইচ তৈরি করুন না কেন, এই মডিউলটি আপনার প্রয়োজনীয় নির্ভরযোগ্যতা এবং সুরক্ষা প্রদান করে। আজই বিজ্ঞান প্রজেক্ট (Bigyan Project) থেকে আপনার মডিউলটি সংগ্রহ করুন এবং আপনার শক্তিশালী আইডিয়াগুলোকে বাস্তবে রূপ দিন।
