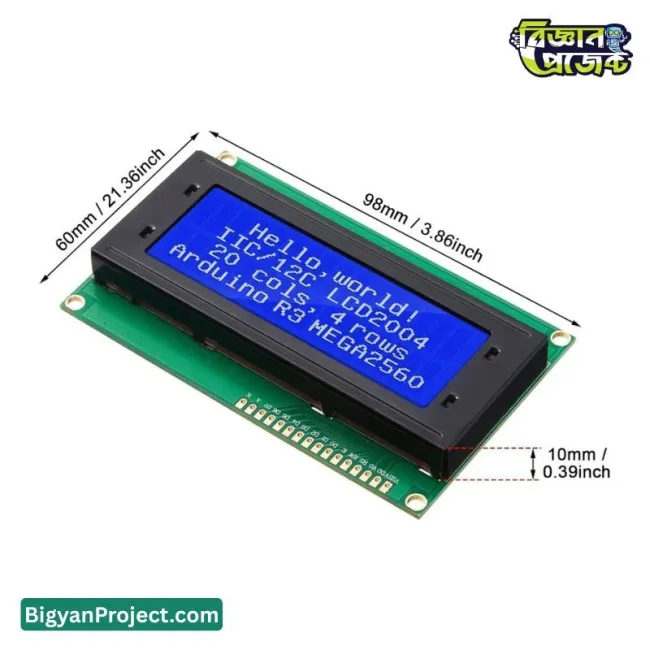

LCD2004 LCD ডিসপ্লে মডিউল 20x4 ক্যারেক্টার ৫ ভোল্ট

LCD2004 20x4 HD44780 Parallel Character LCD ডিসপ্লে ৫ ভোল্ট

LCD2004 20x4 Character LCD Display Module মাইক্রোকন্ট্রোলার ও এমবেডেড সিস্টেম প্রজেক্টের জন্য বহুল ব্যবহৃত একটি টেক্সট ডিসপ্লে। এটি প্রতি লাইনে ২০টি ক্যারেক্টার এবং মোট ৪ লাইনে তথ্য প্রদর্শন করতে পারে, ফলে সেন্সর ডাটা, মেনু, স্ট্যাটাস মেসেজ বা সিস্টেম তথ্য খুব সহজে দেখা যায়। ৫ ভোল্ট লজিক লেভেলে কাজ করার কারণে এটি সরাসরি Arduino, AVR, PIC এবং অন্যান্য ডেভেলপমেন্ট বোর্ডের সাথে ব্যবহার করা যায়।

এটি parallel interface ভার্সন (I2C adapter অন্তর্ভুক্ত নয়), তাই ব্যবহারকারী সরাসরি পিন নিয়ন্ত্রণ করতে পারে এবং হার্ডওয়্যার শেখার জন্য এটি বিশেষভাবে উপযোগী। রোবোটিক্স, অটোমেশন ও শিক্ষামূলক প্রজেক্টে এটি অত্যন্ত জনপ্রিয়। Bigyan Project (বিজ্ঞান প্রজেক্ট) এ এই মডিউলটি রোবট কন্ট্রোল প্যানেল, ডাটা মনিটরিং ডিভাইস এবং প্রজেক্ট ডিসপ্লে হিসেবে নিয়মিত ব্যবহৃত হয়।

পণ্যের স্পেসিফিকেশন

ফিচারসমূহ

• 20x4 আলফানিউমেরিক ক্যারেক্টার ডিসপ্লে
• স্ট্যান্ডার্ড HD44780 controller সাপোর্ট
• স্পষ্ট ও সহজে পড়া যায় এমন ব্যাকলাইট
• ৫V মাইক্রোকন্ট্রোলারের সাথে সরাসরি কাজ করে
• Arduino লাইব্রেরি দিয়ে সহজ প্রোগ্রামিং
• Blue এবং Yellow-Green ব্যাকলাইট অপশন
• শিক্ষার্থী ও প্রফেশনাল উভয়ের জন্য উপযোগী
• দীর্ঘস্থায়ী ও স্থিতিশীল LCD প্রযুক্তি

ব্যবহার / Applications

• রোবোটিক্স স্ট্যাটাস ডিসপ্লে
• সেন্সর ডাটা মনিটরিং
• তাপমাত্রা ও আর্দ্রতা প্রদর্শন
• RTC ডিজিটাল ঘড়ি
• হোম অটোমেশন প্যানেল
• ব্যাটারি মনিটরিং সিস্টেম
• ইন্ডাস্ট্রিয়াল কন্ট্রোল ডিসপ্লে
• শিক্ষামূলক ইলেকট্রনিক্স প্রজেক্ট

ব্যবহার পদ্ধতি

• VSS → GND এবং VDD → 5V সংযোগ দিন
• VO পিনে potentiometer দিয়ে contrast নিয়ন্ত্রণ করুন
• RS, RW এবং E পিন মাইক্রোকন্ট্রোলারে সংযোগ করুন
• D4–D7 পিন 4-bit mode এ ব্যবহার করুন
• Backlight এর A এবং K পিন সঠিকভাবে সংযোগ দিন
• LiquidCrystal library দিয়ে কোড আপলোড করুন
• Contrast ঠিক করে লেখা দৃশ্যমান করুন

প্রশ্ন ও উত্তর (FAQ)

• Q: স্ক্রিনে আলো জ্বলে কিন্তু লেখা দেখা যায় না কেন?
  A: Contrast ঠিকভাবে সেট করা হয়নি। VO পিনে potentiometer ব্যবহার করে ঠিক করুন।
• Q: Arduino UNO এর সাথে কাজ করবে?
  A: হ্যাঁ, LiquidCrystal library ব্যবহার করে সরাসরি কাজ করবে।
• Q: এতে কি I2C adapter আছে?
  A: না, এটি শুধুমাত্র parallel LCD ভার্সন।
• Q: কত ভোল্টে কাজ করে?
  A: এটি শুধুমাত্র ৫ ভোল্ট DC তে কাজ করে।
• Q: কাস্টম ক্যারেক্টার দেখানো যাবে?
  A: হ্যাঁ, HD44780 controller custom character সাপোর্ট করে।

সম্ভাব্য সমস্যা ও সতর্কতা

• I2C ছাড়া ব্যবহার করলে বেশি GPIO পিন লাগবে
• Potentiometer ছাড়া লেখা দেখা যাবে না
• ভুল wiring হলে ডিসপ্লে initialize হবে না
• Backlight polarity উল্টো হলে আলো জ্বলবে না

কম্প্যাটিবিলিটি

• Arduino UNO, Nano, Mega
• AVR microcontroller
• PIC microcontroller
• 8051 development board
• STM32 (5V tolerant pin)
• Raspberry Pi (level shifting সহ)

ভবিষ্যৎ উন্নয়ন সম্ভাবনা

• I2C backpack যুক্ত করে wiring কমানো
• Keypad যুক্ত করে মেনু সিস্টেম তৈরি
• Sensor দিয়ে data logger প্রজেক্ট
• RTC module দিয়ে ডিজিটাল ঘড়ি তৈরি

সুবিধাসমূহ

• কম খরচে নির্ভরযোগ্য ডিসপ্লে
• শেখার জন্য খুব সহজ
• অনেক লাইব্রেরি ও টিউটোরিয়াল উপলব্ধ
• শিক্ষা ও রোবোটিক্স প্রজেক্টে আদর্শ
• কম্পিউটার ছাড়াই ডাটা মনিটরিং
• Bigyan Project (বিজ্ঞান প্রজেক্ট) এ বহুল ব্যবহৃত

উপসংহার

LCD2004 20x4 Character LCD Display Module একটি অত্যন্ত কার্যকর ও জনপ্রিয় ডিসপ্লে মডিউল। HD44780 compatibility, সহজ ব্যবহার এবং পরিষ্কার টেক্সট আউটপুটের কারণে এটি শিক্ষার্থী, মেকার এবং ইঞ্জিনিয়ারদের জন্য একটি নির্ভরযোগ্য পছন্দ। রোবোটিক্স, অটোমেশন বা যে কোনো এমবেডেড প্রজেক্টে তথ্য দেখানোর জন্য এটি একটি বাস্তবসম্মত সমাধান, যা আপনি Bigyan Project (বিজ্ঞান প্রজেক্ট) থেকে সহজেই ব্যবহার করতে পারবেন।
